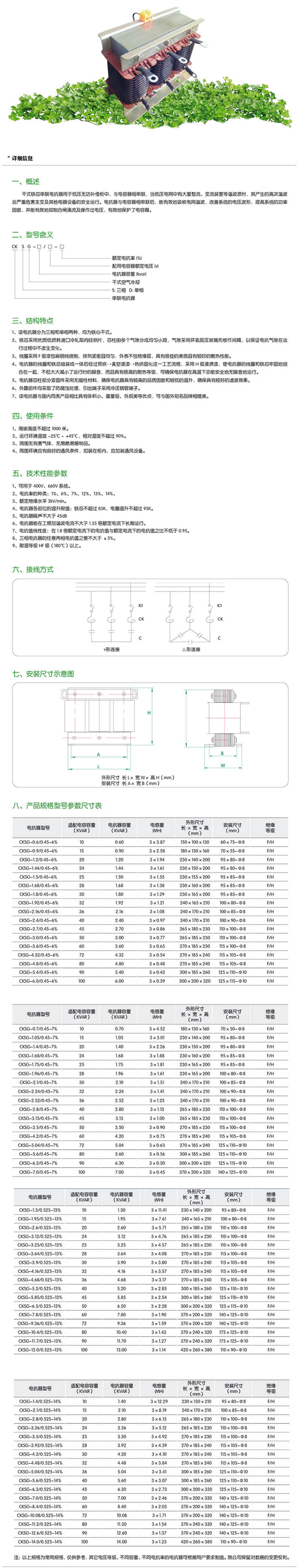

唐山高压干式铁芯电抗器

1、高压干式铁芯串联电抗器的铁芯采用优质进口硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧布板作为隔绝，以保证气隙在电抗器长期运行下而不发生变化。

2、铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行时的噪音，并具有较好的防潮防尘性能。

3、线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布加以增强，采用F级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。

4、环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。

5、线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。

使用环境条件：

1、环境温度：-45℃~60℃。

2、相对湿度：5%~95%，无凝霜。

3、海拔高度不超过1000m，对安装地点海拨高度超过1000米的电抗器，订货时应特别加以说明。

4、安装处空气中无有害气体，蒸气及导电性或爆炸性尘埃。

5、其他超出本技术条件的内容，由技术部与用户协商处理，并在订货时注明。

性能参数：

1、干式电抗器比传统油浸式电抗器、空心电抗器的体积要小，具有重量轻、占空间小、结构简单、安装方便等特点。

2、耐温等级达到F级（155℃）；正常运行时，干式铁芯电抗器的铁芯和线圈温升均不超过90K。

3、干式铁芯电抗器能在1.35倍额定电流下长期运行。

4、干式铁芯电抗器的噪声不大于国家标准。
